混（hún）凝土砂石骨（gǔ）料常见问题解答

砂石骨料是水利、建筑工程中砂、卵（砾）石、碎石、块石、料石（shí）等材料（liào）的统称，是混凝土（tǔ）和堆砌石等构筑物的主要建筑材（cái）料。本文（wén）总结了关（guān）于混凝土砂石骨料常见（jiàn）的14个问（wèn）题，希望（wàng）能给您施工带来一些帮助。

1、粗、细骨料进场要注意哪些事项？

粗骨（gǔ）料主要应控制其粒径、级配、粒形、石粉含量（liàng）、泥块含量。每车进行宏观检（jiǎn）查，不合格不得卸车；此外，要按规范要求，按批量检验各（gè）项指标（biāo）。

细骨料应控制细度（dù）模（mó）数、含泥量和泥块含量。每车进行宏观检查，不合格不卸车；同样应按规范要求批量检验。

2、粗骨料粒径为什么要（yào）控制在5—25mm？

粗骨料粒径受混凝土泵送管道管径和泵送高度的制约，一般可泵送的大粒径随泵送（sòng）高度增加而。如泵送高度＜50m时，粗骨料大粒径与输送管径比≤1：3；而泵送高度为100m时，其比便降至1：5，否则易堵管。

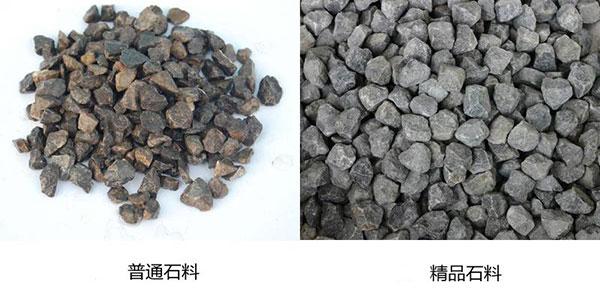

3、泵（bèng）送（sòng）混凝土（tǔ）为（wéi）什么（me）要控制粗骨料针片状（zhuàng）含量？

当针片状（zhuàng）含量（liàng）高时，针状粗骨料抗折（shé）强度比较低，且粗（cū）骨料间粘结强度下降，因而致使混凝土强度下降。对于预拌混凝土来说，针片状含量（liàng）高，会使粗骨料粒形不好，从而使混凝土（tǔ）流动性下降，同时针片状骨料很容易在管道处堵塞，造成堵泵，甚至爆管。因此泵送混凝土要求其针片含量≤10%，高强度混凝土要求则更（gèng）高。

4、预拌混凝（níng）土需要什（shí）么样（yàng）的砂子？

预拌混凝土需用中（zhōng）砂，除对砂的（de）级配、含泥量和泥块含量（liàng）等按规范要求外，还要注意通过0.315mm筛孔的砂不少于15%。这（zhè）对（duì）混凝土的可泵性影响很大，此值过低易堵泵，并（bìng）使混凝（níng）土保水性差，易泌水。

5、砂子细（xì）会带（dài）来什么影响？

砂子太细，混凝（níng）土需水量上升，而且用（yòng）细砂配制的混凝土其可泵（bèng）性、保塑性均差（chà），混凝土强度会下降，易开裂。

6、只有细砂怎（zěn）么（me）办？

如砂源有（yǒu）问题，可用（yòng）细砂加部分机制砂配制泵送混凝土，如可用细度模数小（xiǎo）于2.0的细砂掺细（xì）度模数3.0—3.2的机制砂（shā），约以6：4左右的比例，观察其流动性、可泵性，具（jù）体可通过试验配比（bǐ）。

7、砂（shā）含（hán）泥量大（dà）会带来什么后果？

砂含泥量大，混凝土需水量大，保塑性差，收缩加大，混凝土强度下降，结构易开裂，结构易开裂，因（yīn）此要控制砂含泥量≤3%（C30—C50），高强混凝土含泥量要求更高。

8、砂石中有泥块会对混凝土（tǔ）有何影响？

砂石中泥块除与含泥带来同样的（de）影响外，还会严重影响混凝土强度。比如，泥块（kuài）会削弱混（hún）凝土断面；浇筑地面时泥块上浮，干缩（suō）后会在表面形成凹坑等缺陷。

9、为什（shí）么配制高（gāo）强度混凝土时应采用粒径小一些的石（shí）子？

随着粗骨（gǔ）料粒径加大，其与水泥浆体的粘结削（xuē）弱，增加了混凝土材料内部结构的不连续性（xìng），导致混凝土强度（dù）。

粗骨料（liào）在混凝土中对水泥收（shōu）缩起（qǐ）着约束作（zuò）用。由于粗骨料与水泥浆体的弹性模（mó）量不同，因而在混凝土（tǔ）内部产生拉应力。此拉应力随粗骨料粒（lì）径的增大而增大，并会导致（zhì）混凝土强度。

随着粗骨料（liào）粒径（jìng）的增大，在粗骨料界面过渡区（qū）的Ca(OH)2晶体的定向排列程度增大，使界面（miàn）结构削弱，从而了混凝土强度。

试验表明：

混凝土中粒径15—25mm粗骨料周围界面裂（liè）纹宽（kuān）度为0.1mm左右，裂缝长度为（wéi）粒径周（zhōu）长的2/3，界面裂纹（wén）与周围水泥浆中的裂纹连通的较多：而5—10mm粒径（jìng）粗骨料混凝土中，界面裂纹宽度较均匀，仅为0.03mm，裂纹长度仅为粒径周长的1/6。

粒径大小不同的粗骨料，混凝土硬化后在粒径下部（bù）形成的（de）水囊积聚量也（yě）不同，大粒（lì）径粗骨料下部水囊大而多，水囊中的水蒸发后，其下界面形成的界面缝然比小粒径的（de）宽，界面强度就低。

10、为什么同样配比混凝土，卵石（shí）混凝土比碎石混凝土强度低（dī）3—4MPa？

粗骨料的表（biǎo）面粗糙，有利于水泥浆与（yǔ）骨料的界面强度。根据多年试验，卵石配制的混凝土一（yī）方面由于（yú）其含（hán）风化石较多（duō），本身压碎指标（biāo）低于碎石，而且表（biǎo）面光滑，界面强度（dù）低，因此由其配（pèi）制的混凝土强度会比同配比碎石混凝土低3—4 MPa。

11、为（wéi）什么每班都（dōu）要测定砂石含水率？

砂石在预拌混凝土中约各有（yǒu）800—1100kg/m?用量，其每1%的含水量就会带来混（hún）凝土中用水量8—11kg的影响。是砂子，通常（cháng）从河中采集，含水率变化较大，如不经常检测含水（shuǐ）率（lǜ），及时调整搅拌用水量，会造成各盘混凝土坍落（luò）度、可泵性、强度的很大波动。

12、什么是碱骨料反应？

混凝土中的碱与化（huà）学成分（fèn）为活性二氧化硅的骨料发生（shēng）化学反应，生成碱-硅酸凝胶后吸水膨胀，膨（péng）胀应力使混（hún）凝土开裂（liè），这个过程称为碱骨料反应。

13、怎（zěn）样防止碱骨料反应？

如当（dāng）地粗骨（gǔ）料中含有活性二氧化（huà）硅，则要严格限制混凝土外加剂（jì）碱（jiǎn）含（hán）量，如《混凝土结构设计规范（fàn）》（GB50010-2002）规定当使用碱活性骨料时，混凝土中（zhōng）各类材料总（zǒng）碱量≦混凝（níng）土质量的3%。

14、水泥入场应检验什么（me）项目？

水泥每500t应随机抽样，做抗压、抗折（3d、28d）稠度水量、初终凝时（shí）间、安（ān）定性等检验。
