製砂樓組成結構圖解說明圖

中譽鼎力樓式製砂機組成結構有全封閉皮帶機、立軸式衝擊式製砂機、振動篩、風選設備、收塵器、脈衝袋式除塵器、拌濕機、閉路循環風選係統、開路風選係統組成。

樓式製砂機組成結構圖解

1、全封閉皮帶機

製砂樓采用全封閉皮帶機有輔助翻蓋功能，密封嚴實，不會出現粉塵逸散汙染環境，在設備的底部有自動清灰裝置，可節省人工成本。

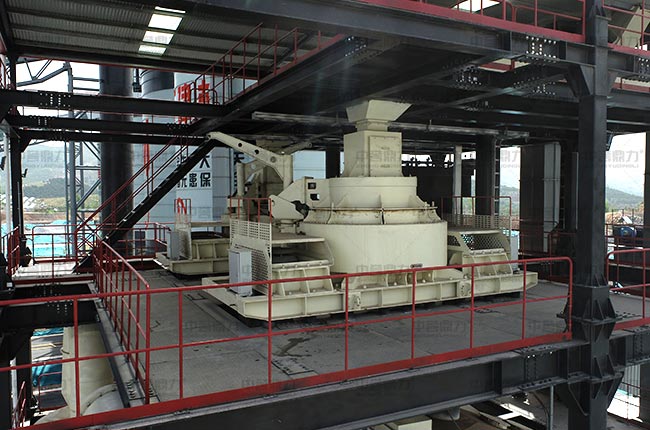

2、立軸式衝擊式製砂機

VSI立軸衝擊式製砂機是製砂樓配備的製砂設備，深腔轉子設計，可破碎更多的石料，采用稀油潤滑係統自動潤滑，易損件也采用硬質不易磨損的材料，減少後期運營成本。

3、振動篩

製砂樓的篩分設備選用的是YKZ係列振動篩，有多層篩網可選，采用Q355B鋼板，機體螺栓連接，法蘭式激振器、彈簧鋼編製篩網，設備篩分物料更鬆散。

4、風選設備

中譽鼎力製砂樓風選設備組成采用動態選粉機、砂石分離器、靜態選粉機。

5、旋風收塵器

旋風收塵器用於高濃度粉塵的預除塵和物料分離、回收，可收集的細砂，調節機製砂的級配。

6、脈衝袋式除塵器

中譽鼎力製砂樓屬於幹式製砂工藝，采用脈衝袋式除塵器對製砂流程中的粉塵進行收集，避免環境汙染。

7、拌濕機

製砂樓拌濕機是對成品砂進行加濕處理，避免石料在轉運時的揚塵汙染。

8、閉路循環風選係統

閉路循環風選係統除塵器配置小，投資少，適合大產量製砂樓。

9、開路風選係統

工藝簡單，除塵器配置較大，增大設備投資，適合小產量製砂樓。

10、智能係統

製砂樓采用電控集中化、模塊化的係統軟件控製，所有設備集中控製、一鍵啟停、智能監控、故障預警等，可實現遠程電腦或手機監控，既提高運營效率，還能減少管理成本。
