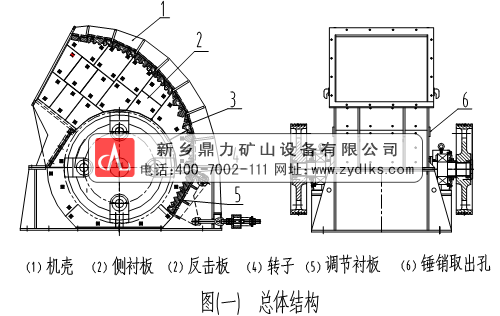

锤式破碎机结构示意图

中誉鼎力是锤式破碎机生产厂家，锤破设备我们团队的一款呕心沥血之作，他结合了我们多年的石料破碎经验，并不断汲取客户的使用反馈，更加实用、更加，它正在成为传统锤式破碎机的换代产品，是破碎机行业选型的选择设备.但是对于初次使用的用户来说，往往会觉得摸不着头脑，我们就来介绍下锤式破碎机的结构，方便大家的日后使用。

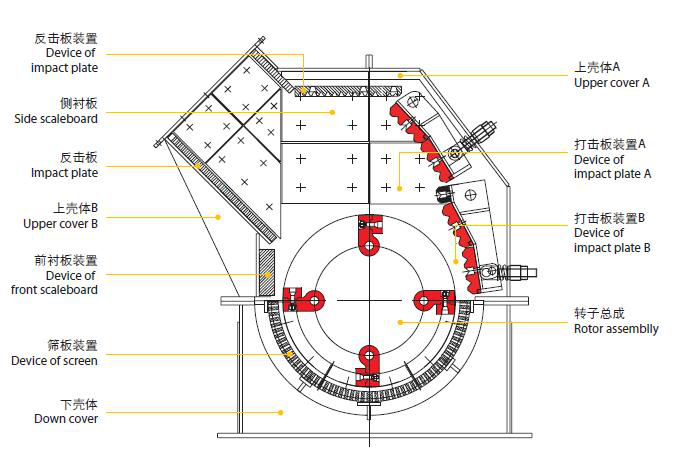

锤式破碎机主要由机壳、转子、反击板、调节衬板等部分组成。





1.机壳：机壳是破碎腔的重要组成部分，同时也是承受破碎冲击力的重要结构件。PC系列锤式破碎机机壳由上下壳体两部分组成，中间通过法兰连接。壳体内易磨损部分有衬板保护。上下壳体焊接结构件采用内应力退火工艺，下壳体固定转子轴承座垫板通过龙门铣镗床加工，转子的安装精度。另外，在侧壁设置了观察门，供安装和检修用。

2.转子：转子是锤式破碎机的主要工作部位，转子由主轴、锤盘、销轴、锤头等组成，圆盘上均匀开有分布的销孔，用销轴悬挂锤头，为了防止圆盘和锤头的轴向窜动，用锁紧螺母在销轴两端固定，，圆盘上还配置了组销轴孔，当锤头磨损20mm以后，可将其移至组销轴孔内安装，继续进行破碎作业，这样可以利用锤头材料。。转子支承在两个滚动轴承上，轴承通过螺栓固定在下机体的支座上，还有两个定位销钉固定在轴承的距上。

2.1主轴：破碎机的主轴上安装有数排挂锤体。在其圆周的销孔上贯穿着销轴，用销轴将锤子铰接在各排挂锤体之间，锤子磨损后可调换工作面。挂锤体上开有两困销孔。销孔至回转轴心的距离是不同的，用来调整锤子和箅条之间的间隙。主轴和电动机用弹性联轴器直接连接。为了使转子运转平稳，主轴的一端装有一个飞轮。

2.2锤头
锤头是锤式破碎机 为重要的工作部件。其中锤头的质量、形状和材质决定着锤式破碎机的生产能力，锤头动能的大小与锤头的重量是成正比的，锤头越重，动能越大，破碎的效率越高，锤头重量种类齐， 小锤头15公斤，大锤头可达298公斤，多种锤头重量可以根据客户需求为其定制，我们中誉生产的锤式破碎机的锤头采用多元素高铬锰钢复合铸造，其使用寿命是一般锤头的数倍，客户可以放心选购。

3.反击板、调节衬板：锤式破碎机通过锤头高速捶打矿石，瞬间内矿石具有大的速度和动能，为了防止机架的磨损，在机架的内壁用锰钢做衬板，打击板采用高猛钢铸造淬火经过强化处理，了衬板和打击板优越的性和耐冲击性，从而保护了机壳，延长了锤式破碎机的使用寿命。
