【製砂行業資訊】機製砂和細砂混合用（yòng）法

1、機製砂和（hé）特細砂

機製砂顆粒由於具有棱角和表麵較粗糙，因而拌製的混凝土和易性較差，可引起混凝土的較大泌水，但機製砂中通常含（hán）有石粉（fěn）可以部分混凝（níng）土（tǔ）的工作性能、力學性能和耐久性能。但石粉含（hán）量過的值時，混凝土的粘聚性增（zēng）強，導致新拌混凝土的坍落度減小，工（gōng）作性不好，所以應（yīng）該（gāi）對石粉含量進行（háng）要的（de）限製。

在相（xiàng）同的水膠比條件下，隨著機製砂的亞（yà）甲藍MB值的增大，混凝土坍落度和擴（kuò）展度下降。對硬化混凝土的抗折強度與7d抗壓強度有作用，增加（jiā）了混凝土（tǔ）各齡期收縮（suō）值，輕微了混凝土的抗氯離子滲透（tòu）性，顯著加快了混凝土的凍融破壞，不利於混凝土的高性能化。

有地區（qū）及周邊缺少中粗砂，單純使（shǐ）用特細砂配製，混凝土容易分層，施工（gōng）部位出現厚厚的浮漿（jiāng）層，使硬化後（hòu）的混凝土的微觀結（jié）構不均勻。是厚大體積混凝土和豎向混凝土的施工，其浮（fú）砂（shā）厚度（dù）為200—500mm。不（bú）僅混凝土強度（dù）低，而（ér）且會（huì）導致混凝土出現嚴重的分層和裂縫，這無疑會嚴重影響混凝土結構強度和混凝土質量。因此，使用顆粒較粗的機製砂和特細砂混合、合理搭配，用於混凝土配製，具有強的現實意義。

2、細度模（mó）數的影響

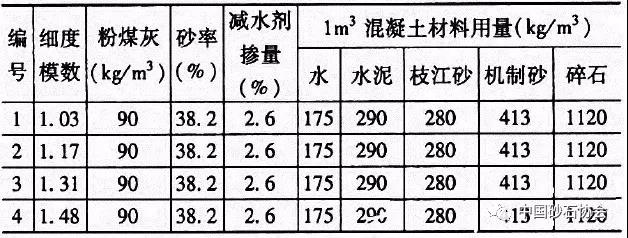

選用的機製砂的細度模數為2.78，枝江砂選用了細度模數分別為1.03、1.17、1.31、1.48的（de）四種。

隨著試驗（yàn）用枝江砂的細度模數（shù）的（de）增大，混凝土拌合物的初始坍落度也（yě）隨之增加。對於（yú）細骨料，砂的細（xì）度模數（shù）愈小，顆粒愈（yù）細（xì），在相同用量下總表麵積大，用以包裹其表麵並填充砂（shā）子空（kōng）隙的水泥漿需要量也愈（yù）多，單位用（yòng）水量與（yǔ）水泥用量就愈大。

①在養護齡期相同的條件下，隨著枝江砂細度模數的增（zēng）大，混凝土（tǔ）的抗壓強度也逐漸（jiàn）增（zēng）加；②隨著（zhe）養護齡（líng）期增加，摻有不同細（xì）度模數的枝江砂的混凝土抗壓強度逐漸增加。

由以上試驗結（jié）果可以看出，砂的細（xì）度模（mó）數對（duì）所配製的混凝土性能影響較大。所以控製混凝土用砂的細（xì）度模數是設計配合比和（hé）施（shī）工現場混凝土工程質量的一個的途徑。

3、相對含量對混凝（níng）土（tǔ）性能的影響

選用的機（jī）製砂（shā）、枝江砂的細（xì）度模數（shù）分別為2.78、1.10。

試驗采用C30等級（jí）的配合（hé）比，水泥用量為（wéi）290kg/m3，細骨料為693kg/m3，碎石為1120kg/m3，粉煤灰摻量90kg/m3，水的為175kg/m3，外加（jiā）劑的摻（chān）量為（wéi）2.69％。

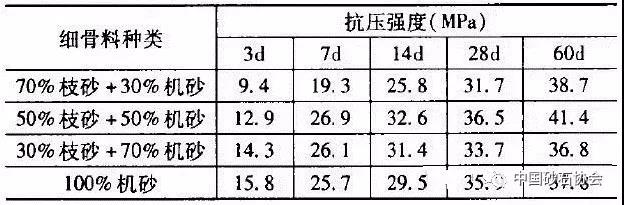

由表（biǎo）2可知（zhī），隨著替代率的增大，機（jī）製砂（shā）混凝土的抗壓強度呈現（xiàn）增大的趨勢，但是7d的齡期以後替代率為50％的機製砂混凝土的（de）抗壓強度均大於其他替代率的（de）混凝（níng）土的強度。這說明：機製砂與砂的比例存在著一個佳摻量，在（zài）這個佳摻量範圍內，混凝土的拌合物不但具有良好的（de）施（shī）工和易性，而且硬化後的混凝（níng）土具有較高的強度。

4、機製砂中石粉含量的影響

4—6％石粉含量可增加混凝（níng）土坍落（luò）度。在膠凝（níng）材料用量相同的條（tiáo）件下，不含石粉的機製砂和含有4％的石粉的機製砂配製C30混凝土進行（háng）對比（bǐ）試（shì）驗。可以看（kàn）出，砂中含有少量石粉，混凝（níng）土各齡期的（de）抗壓強度有所提高，抗拉強度（dù）、抗折強度等性能亦均略有提高，然而石粉（fěn）含量過比例，混凝土各齡期抗壓強度則均略有。

5、砂率的影響

試驗所使用的砂為混（hún）合（hé）砂，即枝江砂和機製砂以固定比例混合使用。

礦粉為（wéi）S95級磨細礦（kuàng）渣粉，比表麵積4530cm2/g，摻量為膠凝材的2.0％。細骨料為枝江砂與機製砂的混合（hé）料，粗骨料為5—20mm連續（xù）級配的碎石。

混凝土的坍落度隨砂率變化的趨勢是先隨砂率的（de）增大而逐（zhú）漸增加，而後又，表明混凝土坍落度（dù）與砂率並不是一個簡單的線性關係，是存在一個佳值。

分析抗壓強度試驗結果可知，砂率對（duì）混凝土抗壓（yā）強度的影響存在（zài）同樣的變化（huà）趨勢，在本實驗條件下，佳砂率值為35%左右。

從（cóng）試驗發現，砂率對混凝土的工作性、抗壓強度均有不同程度的影響。其中混凝土的工作性受砂率的影響尤為（wéi）顯著，且存在佳砂率（lǜ）值。五（wǔ）組試驗均是使（shǐ）用相同水泥用量，在水泥漿含量（liàng）不變的（de）情況（kuàng）下，砂率過大會造成集料總表麵積及隙率的增大（dà），水泥漿將相對減少，造成混凝土拌合物的粘聚性增大流動度，如果（guǒ）砂率過小，在粗集料之間不能有的水泥砂漿也會混凝土（tǔ）拌合物的流動性，還易造成離析、流漿等現象。

總結

枝江砂的細度模數增大，在相同用水量和水泥用量的前提下，混凝土的初始（shǐ）坍落度會增（zēng）大，硬化後的抗壓強度也相應（yīng）提高。用機（jī）製砂和枝江砂混（hún）合砂配製混凝土（tǔ）時，在本實驗（yàn）條件下，機製砂的摻量（liàng）為50％時，混凝土的（de）工作性和力學性能可以達（dá）到一個佳狀態。混凝土的抗壓強度和初始（shǐ）坍落度隨著砂率的增大先呈增（zēng）大趨勢，後（hòu）又逐漸減小，因此在（zài）配製混凝土時存在一個佳砂率，在本實（shí）驗條件（jiàn）下，佳砂率（lǜ）值為35％左右。
