重型矿用筛分机筛框和激振器设计

【重型矿用筛分机筛框和激振器设计】筛框在重型矿用筛分机中起到承载的影响，是重型矿用筛分机的重要零件，其主要由侧板、横梁、弹簧支座和各种提高筋组合，筛框结构受力性能的好坏直接影响到筛子的使用使用时间。

重型矿用筛分机筛框和激振器设计

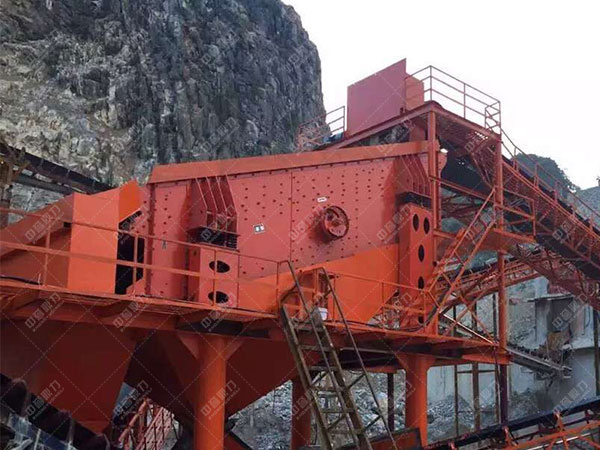

1、筛框的设计

由于重型矿用筛分机是在高频振动的状况下工作，筛框不仅要承受被筛选分级石头的重量，而且还要承受很大的振动力，因此筛框的设计要思考两个因素：一是各零件之间的衔接都要加强，使整体筛框有的刚度而不致于筛框结构因出现弯曲而伤害；二是振动电机安装位置应处在筛框的质心，为了尽可能思考筛框各零件之间衔接的加强和修护替换零件的方便，本筛的横梁和侧板之间的衔接均选择的是螺钉衔接，横梁选择的是无缝钢管和槽钢；另外，由于本筛是在solidworks软件环境下进行三维设计，可以很方便的找到筛框的质心位置并做为振动电机的操作，以符合设计所需。

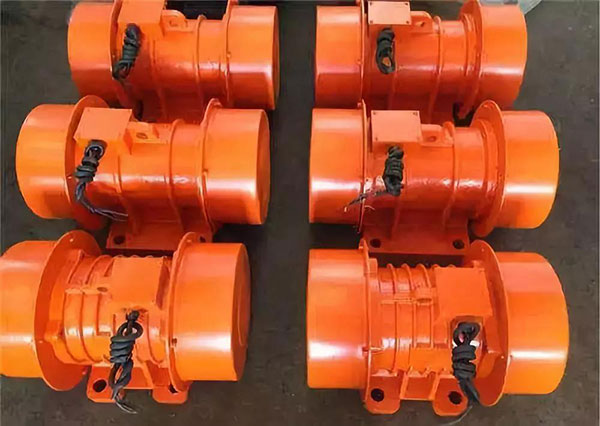

2、振动电机的设计

振动电机是重型矿用筛分机的重要组合部分，振动电机性能的优良直接影响重型矿用筛分机的使用使用时间，因此振动电机的设计也是重型矿用筛分机设计中的部分，本筛设计的振动电机结构为块偏心筒式振动电机，选择润滑油脂润滑，面使用迷宫和毡圈密封，此时选择的驱动系统为轮胎联轴器。该型振动电机的长处是：

1、通过轮胎联轴器电机直接联接，构造正确，装卸便；

2、选择块偏心式偏心结构，此时偏心块上还配有配重片，可方便的激振力可调；

3、该振动电机的筒体直接与机械两侧板联接，提高了整体机械的受力性能；

4、面选择迷宫和毡圈密封的密封办法，封闭性能优良。
