顎式破碎機安裝圖紙

【顎式破碎機安裝圖紙】顎式破碎機的工作主要是將大塊的石子破碎成小塊，屬於初破機械中的常見機械，因此顎式破碎機效能的高低，直接聯係著整條生產線的產能，顎式破碎機的效能主要的就是生產過程當中的零件安裝是否到位，下邊中譽鼎力為您介紹下顎式破碎機安裝圖紙！

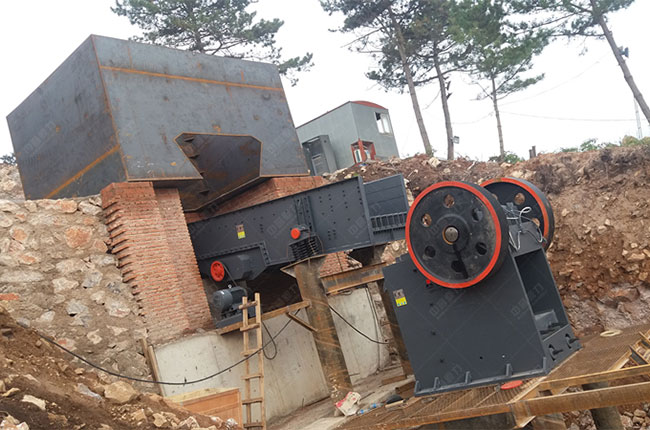

顎式破碎機

顎式破碎機安裝圖紙

1、顎式破碎機的機架安裝，在安裝顎式破碎機機架時應當將機架和混凝土之間墊上有的可以吸收振動的東西，例如: 硬木、橡膠等，機架的安裝在基礎上或在木座上的橫向和縱向程度度所需符合機械的安裝要求，在進行機架安裝時，其放置在基礎上的橫向和縱向程度度都應小於0.2毫米。

2、顎式破碎機偏心軸和軸承的安裝配合注意事項，在進行軸和軸承安裝配合之前，所需將滑動軸承做好研配，而後再將其放入滑動軸承座中，通過使用程度儀對其放置的程度度和同軸度進行檢驗，如果測量結果符合要求，再將偏心軸安裝在軸承上，通過在軸頸上塗抹紅丹粉來觀察軸和軸承之間的配合情景，如果滑動軸承表麵高點過量還所需深度的進行刮研，直到其接觸麵間的高點消失不見，後在軸承座和軸承之間塗抹須的潤滑油來減少軸的磨損，偏心軸滑動和機架之間的接觸麵積應不小於80%，其間的空間應當小於0.07毫米。

3、 顎式破碎機的動顎的安裝注意事項，顎式破碎機的動顎的安裝配合使用的是用提早先將動鄂零件進行相應的組裝，在地麵上先將動顎、動顎軸、活動齒板、肋板墊等組裝完成後，再使用行車或許是吊車將組裝好的零件一起吊裝在碎石機的機架裏，對於滑動軸承所需先將軸承與軸承座之間進行研配，從而將滑動軸承安裝到位，此時對滑動軸承安裝配合的同軸度和斜度進行檢驗，使用歪斜度在0.2毫米，同軸度要小於0.06毫米，從而完成對於動顎的安裝配合。
