表麵強化處理可提高破碎機齒板的性能

【表麵強化處理可提高破碎機齒板的（de）性能】憑借（jiè）表麵強化技術，對高錳（měng）鋼機械進行預硬化處置，提高其原始莫氏硬度，縮（suō）小機械初期磨損，是相對提高機械性的好法子，該技術（shù）使用到碎石（shí）機高錳（měng）鋼（gāng）破碎齒的做工中，可提高破碎機齒板的機器性能及碎石機的生產效能，下文對破碎機齒板可用的表麵強化處置技術進行具體介（jiè）紹。

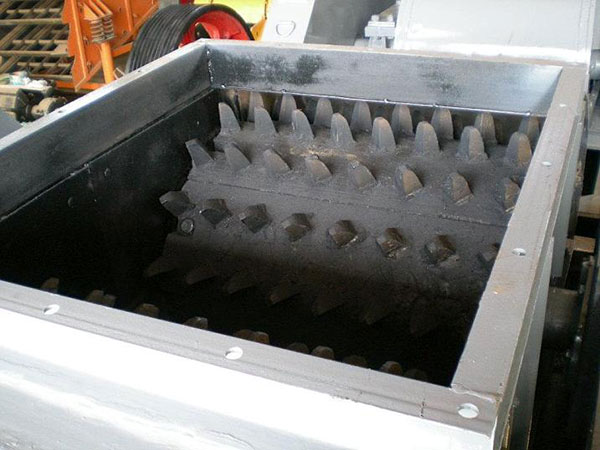

表麵強化處理可提（tí）高破碎機齒板的性能

1）表麵脫碳技術

憑借形（xíng）變馬氏體機製，可以通過減少高（gāo）錳鋼鑄件表麵含碳量（liàng）來使其表麵出現形變馬氏體，憑借（jiè）這個原理，如今現有將高錳鋼進行表麵調整（zhěng）脫碳，使得在水韌處置後出現馬氏體，用以強化高錳鋼，提高（gāo）性的報導，Mn13高錳鋼在熱處置時表麵脫碳到0．6％以下時，水（shuǐ）韌處置後，脫（tuō）碳層會形成馬氏體，從而提高鑄件（jiàn）表麵性能。

可（kě）用的表麵脫碳技術有：還原性氣氛下（xià）加熱，通過（guò）氫氣與表麵基體的化學反應完（wán）畢表麵（miàn）脫碳；Ar離子轟擊法（fǎ）。

2）表麵合金化

①選擇鑲鑄做工，通過在鑄型表麵刷含（hán）合金塗料，撒錳鐵粉或是貼（tiē）上合金鑄鐵片的（de）方式，使鋼水澆入後熔化並熔接（jiē）這些材料，大幅度提高了鑄件表麵性能。

②選擇含Cr焊條在高錳鋼上進行堆（duī）焊，以提高性，通常（cháng）鉻錳鋼堆焊（hàn）焊條堆焊莫氏硬度為HRC31左右，通常鉻鉬鋼堆焊焊條堆焊莫氏硬度可達≥HRC40，鉻（gè）錳矽鋼堆焊焊條堆（duī）焊莫（mò）氏硬度可達≥HRC50。

3）噴丸處置

通過（guò）噴丸強化在高錳鋼鑄件表麵形成一層微細晶粒，以提高其表麵初始莫氏硬度，而且還提高零件的疲勞受力（lì）性能或防止（zhǐ）應力侵蝕傷害。

4）爆（bào）炸硬化

爆炸硬化就是用炸（zhà）藥爆炸的方式，對高錳鋼零件進行（háng）表（biǎo）麵預硬化（huà）處置的一種方（fāng）式，可用做添加零件工作表（biǎo）麵的莫氏硬度，提高性。
