砂石骨料的粒徑等相關信息介紹

【砂石骨料的粒徑等相（xiàng）關信息介紹】中（zhōng）譽鼎（dǐng）力破碎機廠家關（guān）於砂（shā）石骨料的（de）粒徑等常見問題（tí）解（jiě）答。

砂石骨料是（shì）家經濟建設（shè）中的基礎材料，主要用（yòng）於基（jī）礎工程、混凝土、砂漿和（hé）相應製品，是建築、公路、鐵路、橋梁、市（shì）政工程、水利工程、水電工程、核電站工程、機場（chǎng）、碼頭等基礎建設設施建設既不可或缺又不可替（tì）代的骨料材料。本文（wén）羅列了關於混凝土砂（shā）石（shí）骨料的粒徑等常見問題，希望能給業（yè）內同仁在施工中帶來一些幫助。

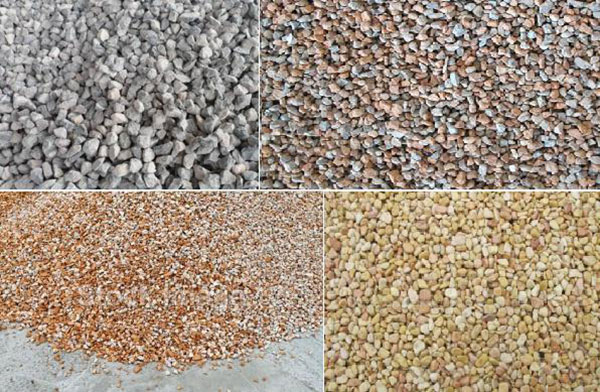

1、粗、細骨料進場要注意哪些事項？

粗骨料主要（yào）應（yīng）控製其粒徑、級配（pèi）、粒形（xíng）（針片狀）、石粉含量、泥（ní）塊含（hán）量。每車進行宏觀檢查，不合格不得卸車。此外，要按規範要求（qiú），按批量檢驗各項（xiàng）指標。

細（xì）骨料應控製細（xì）度模數、含泥量和泥塊含量。每車（chē）進行宏觀檢查（chá），不合格不卸車。同樣，應按規範要（yào）求批量檢驗。

2、粗骨料粒徑為什麽要控製在5~25mm？

粗骨料粒（lì）徑（jìng）受混凝土泵送管道管徑和泵送高度的製約，一般可泵（bèng）送的大粒徑隨泵送高度增加而。如，泵送高度（dù）＜50m時，粗骨料（liào）大粒徑與輸送管徑比（bǐ）≤1：3。而泵送高度為100m時，其比便降至1：5，否則易堵管。

3、泵送混凝土（tǔ）為什麽控製粗骨（gǔ）料針片（piàn）狀含量（liàng）？

當針片狀含量高（gāo）時，針狀粗骨料抗折強度比較（jiào）低（dī），且粗骨料間粘結強度下降，因而致（zhì）使混凝（níng）土強度下降。對（duì）於預拌混凝土（tǔ）來說，針（zhēn）片狀含量高，會使粗骨料（liào）粒（lì）形不好，從而（ér）使混凝土流動性下降，同時針片狀骨料（liào）很容易在管道（dào）處堵塞（sāi），造（zào）成堵泵，甚至爆管（guǎn）。因此，泵送混凝土要求其針片含量≤10%，高強度混（hún）凝土要求（qiú）則更高（gāo）。

4、預拌混凝土需要什麽樣的砂子？

預拌混凝土需用中砂，除對砂的級配、含（hán）泥量和泥塊含量等按規（guī）範（fàn）要求外，還要注（zhù）意通過0.315mm篩（shāi）孔的砂不（bú）少於15%。這對混凝（níng）土的可泵性（xìng）影響（xiǎng）很大，此值過低易堵泵，並使混凝土保水性（xìng）差，易泌水。

5、砂（shā）子細（xì）會帶來什麽影響？

砂子太細，混凝土需水量上升（shēng），而且用細砂配製的混凝土其可泵性、保塑性均（jun1）差，混凝土強度會下降，易開裂。

6、隻有細砂怎麽辦（bàn）？

如砂（shā）源有問題，可用細砂（shā）加（jiā）部分機製（zhì）砂配製泵送混凝土。如，可用細度模數小於2.0的細砂摻細度模數3.0~3.2的機製砂，以6：4左（zuǒ）右的比例，觀（guān）察其流動性、可泵性，具體（tǐ）可通過（guò）試驗（yàn）配比。

7、砂含泥量大會（huì）帶來什麽後果？

砂含泥（ní）量大，混凝土需水（shuǐ）量大，保塑性差，收縮（suō）加大（dà），混凝土強度下降，結構易開裂（liè）。因此，要控製砂含泥量≤3%（C30~C50），高強混凝土含泥量要求更高。

8、泵送（sòng）混凝土為什麽控製粗骨料針片（piàn）狀含量（liàng）？

當針片狀含量高時，針狀粗骨料抗折強度比較低，且粗骨料間粘結強度下降，因而致使混凝土強度下降。對於預拌混凝土來說，針片狀含量高，會使粗骨料粒形不（bú）好，從（cóng）而（ér）使混凝土流動性下（xià）降（jiàng），同時針片狀骨料很容易在管道（dào）處（chù）堵（dǔ）塞，造成堵泵，甚至爆管。因此，泵送混凝土要（yào）求其針片含量（liàng）≤10%，高強度混凝土要求則更高（gāo）。

9、砂石中有泥塊會（huì）對混凝土（tǔ）有何影響（xiǎng）？

砂石中泥塊除與含泥帶來同樣的影響外（wài），還會嚴（yán）重影響混凝土強度。比如，泥塊會削弱混凝土斷麵，澆築地（dì）麵時泥塊上（shàng）浮，幹縮（suō）後會在表麵形成（chéng）凹坑（kēng）等缺陷。

10、為什麽配製高強度混凝（níng）土（tǔ）時應采用（yòng）粒徑小一些的石子？

 隨著粗骨料粒徑加大，其與水泥漿體的粘（zhān）結削（xuē）弱，增（zēng）加（jiā）了混凝土材料內部結構的不連續性，導致混凝土強度（dù）。

 粗（cū）骨（gǔ）料在混（hún）凝土中對水泥收縮起著約束作用。由於粗骨料與水泥漿體的彈性模量不同，因而在混凝土內部產生拉應力。此拉應力隨粗骨料粒徑的增大而增大，並會導致混凝土強度。

 隨著粗骨料粒徑的增（zēng）大，在粗（cū）骨料界麵過渡區的Ca(OH)2晶體的定向排列程度增大，使界麵結構削弱，從而了混凝土強（qiáng）度（dù）。

試驗表明：混凝土中粒徑（jìng）15~25mm粗（cū）骨料周圍界麵裂紋（wén）寬度為0.1mm左右，裂縫長度為粒徑周長的2/3，界麵（miàn）裂紋與周圍水泥漿中的裂紋（wén）連通的較多。而5~10mm粒徑粗骨料混凝土中（zhōng），界麵裂紋寬度較均勻，僅為0.03mm，裂紋長度僅為粒徑周長的1/6。

11、為什（shí）麽同（tóng）樣配比混凝土，卵石混凝（níng）土比碎石混凝土強度低3~4MPa？

粗骨料的表麵（miàn）粗糙（cāo），有利於水泥（ní）漿與骨料的界麵強度。根據多年試驗，卵石配製（zhì）的混凝土一方麵由於其含風化石較多，本身壓（yā）碎指標低於碎（suì）石，而且表麵（miàn）光滑，界麵強度低，因此由其配製的混（hún）凝（níng）土強度會比同配比碎石混凝土低3~4MPa。

12、為什麽每班都要測定（dìng）砂石含水（shuǐ）率？

砂石（shí）在預拌混凝土（tǔ）中各有800~1100kg/m3用量（liàng），其每1%的含水量（liàng）就會（huì）帶來混凝土中用水量8~11kg的影響。是砂子，通常（cháng）從河中采集，含水率變化較大，如不經常檢（jiǎn）測含水率，及時調整攪拌用水量，會造成各盤混凝土坍落度（dù）、可（kě）泵（bèng）性、強度的很大（dà）波動。

13、什麽是（shì）堿骨料反應？

混凝土中的（de）堿與（yǔ）化學成分為活性二氧化矽的骨料發生化學反應，生成堿-矽酸凝膠（jiāo）後吸水膨脹，膨脹應力使混凝土開裂，這個過程稱為堿骨料反應。

14、怎樣防止堿（jiǎn）骨料反應？

如（rú）當地粗骨料（liào）中含有活性二氧化矽，則要嚴格（gé）限製混凝土外加（jiā）劑堿含量，如《混凝土結構設計規範》（GB50010）規定，當（dāng）使用堿活性骨料時，混凝土中各類材料總堿量≦混凝土質量的3%。

15、水泥入場（chǎng）應檢（jiǎn）驗什麽項目？

水泥每500t應隨機抽（chōu）樣，做抗壓（yā）、抗（kàng）折（3d、28d）稠度水量、初終凝時間、安定性等檢驗。
