锤式破碎机结构原理详解

在石料生产线中，需要用到的设备主要有振动给料机、破碎机、制砂机、振动筛、皮带输送机、洗砂机、除尘器等，其中破碎机重要，其中锤式破碎机是 常用的破碎设备之一，适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。很多用户不了解锤式破碎机结构原理，大家如果熟悉锤式破碎机结构原理对生产中设备的操作运行是重要的。

锤式破碎机的主要工作部件为带有锤头的转子，转子由主轴、圆盘、销轴和锤头组成，还有机壳、衬板等配件，下面，中誉鼎力小编就来为大家介绍下锤式破碎机结构原理！

锤式破碎机工作原理

锤式破碎机的主要工作部件为带有锤头的转子。工作过程中电动机带动转子在破碎腔内高速旋转。物料自上部进料口进入机内,受高速运动的锤头的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒物料阻留在筛板上继续受到锤子的打击和剪切，经过破碎后的物料如果尺寸规格符合要求，成品料会通过筛板排出机外。

锤式破碎机结构介绍

1、破碎机机壳

锤式破碎机的机壳由下机体、后上盖、左侧壁和右侧壁组成，通过螺栓将各部分连接为一体。上部开设进料口一个，机壳内壁部以高锰钢衬板镶嵌，方便衬板磨损后的更换。下机体采用碳素结构钢板焊接而成，为了两侧安放轴承支持转子，特采用高锰钢焊接了轴承支座。机壳的下部可以直接用地脚螺栓在混凝土上固定，机壳的后上盖、左侧壁和右侧壁也部采用碳素结构钢板焊接而成。机壳和轴之间没有防护措施漏灰现象严重，为了防止漏灰，机壳的任一部位与轴接触的地方部设有轴封。为了方便检修、调整更换篦条和锤头，下机体、两侧壁都开有检修孔。

中誉鼎力厂家生产的锤式破碎机机壳采用了蜗牛壳设计，外观设计，背部通筋，内外部承受冲击力强，机壳机衬板内固定外拉紧，永不松动。流线型设计，机壳完适配转子运动轨迹，配合可调节活动衬板，解决了传统锤式破碎机易堵料的问题。

2、内部转子部件

转子是锤式破碎机的主要工作部位，转子由主轴、锤盘、销轴、锤头等组成，圆盘上均匀开有分布的销孔，用销轴悬挂锤头，为了防止圆盘和锤头的轴向窜动，用锁紧螺母在销轴两端固定。转子支承在两个滚动轴承上，轴承通过螺栓固定在下机体的支座上，还有两个定位销钉固定在轴承的距上。下面介绍下锤式破碎机转子的几个主要部件：

（1）主轴：主轴是锤式破碎机支撑转子的 为主要的部件，转子、锤头的重量、冲击力都由其承受，所以主轴的材质需要具有较高的韧性和强度，主轴的材质采用合金钢，通过声波探伤来加工进行调质处理。

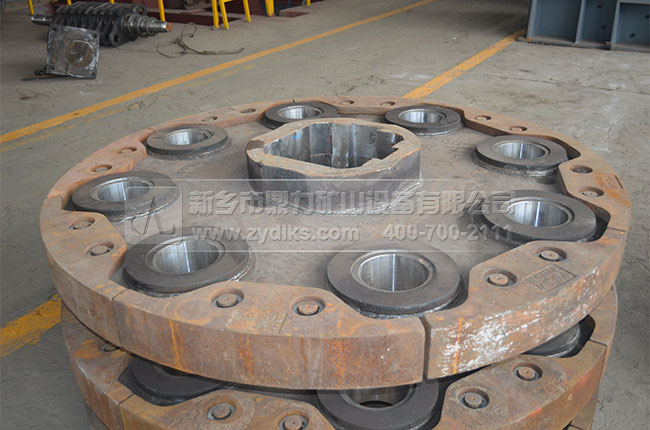

（2）锤盘：破碎机锤盘是用来悬挂锤头的，在锤式破碎机的运转中，锤盘不可避免的要受到矿石的冲击和磨擦，所以锤盘要要求其具有的性，锤盘及锤孔采用高猛钢渗碳热处理来提高了其性。

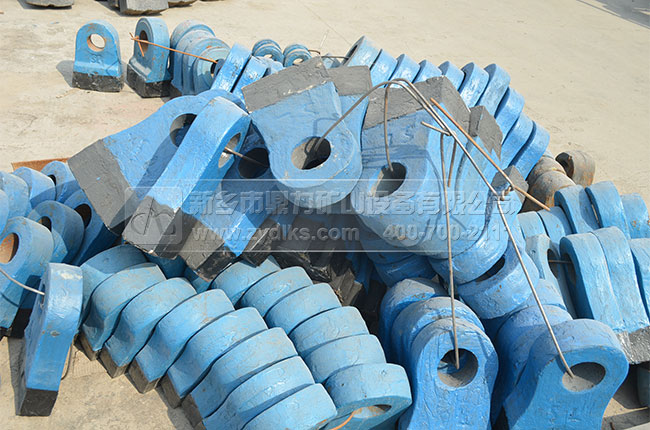

（3）锤头：锤头是锤式破碎机 为重要的工作部件。其中锤头的质量、形状和材质决定着锤式破碎机的生产能力，锤头动能的大小与锤头的重量是成正比的，锤头越重，动能越大，破碎的效率越高，锤头采用多元素高铬锰钢复合铸造，其使用寿命是一般锤头的数倍。

3、衬板和打击板

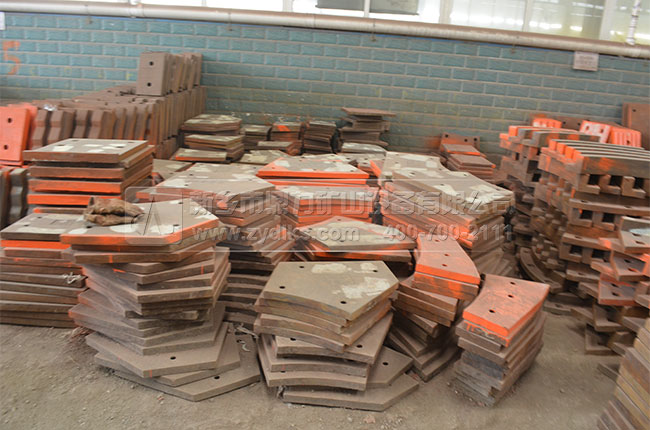

衬板：衬板一般是用的都是厚度较厚的高强度的钢材做成的，它的作用主要是为了对锤式破碎机中高速运动的物料进行缓冲，减小物料对破碎机外壳的冲击力，使破碎机设备能够更加的，使用寿命更长。

打击板：打击板采用高猛钢铸造淬火经过强化处理，了衬板和打击板优越的性和耐冲击性。

4、破碎机出料口

中誉鼎力厂家生产的锤式破碎机出料口结构、合理，采用可调整节反击衬板的方式出料，避免了因为物料不规则反复击打，产粉量大的问题，在使用过程中一个人一把扳手即可调整出料粒度，免去了更新篦条的繁琐，而且出料粒型更。

通过以上锤式破碎机结构原理的介绍，相信大家对锤破机设备更加了解了，这样大家在选购锤式破碎机设备时就会更有信心选择到好的设备。河南中誉鼎力是破碎机的大型生产厂家，我公司生产研发的锤式破碎机结构原理，而且目前行业单机产量达到大，耗能 低，我们的锤破机的台时产量可达3000吨，一次破碎成型，减少了不要的多级破碎过程，省时省力节能。
