CH660單缸圓錐破碎機襯板的生產改造

【CH660單缸圓錐破碎機襯板的生產改造】CH660單缸圓錐破碎機所用動錐、定錐襯板，平均使用壽命累計僅為700~800h，運行成本較高，為提高設備運轉率，延長備件運轉周期，成本，下麵就來為大家介紹下CH660單缸圓錐破碎機襯板的生產改造。
一、生產過程研究
根據CH660單缸圓錐破碎機的裝配圖，設備的運行狀況、工作原理，以及動錐、定錐襯板的安裝要點，依據該備件的結構特點和裝配幾何尺寸，進行測繪設計，襯板的生產圖樣。
 1. 材質選擇及成分根據備件的工況條件為衝擊，羞羞视频网站選擇材質為ZGMn13Cr2Ti，並經優化化學成分：Wc＝1.2%～1.3%，Wsi＝0.3%～0.8%，Wmn＝11%～13%，Wcr＝1.5%～2.5%，Wti＝0.05%～0.1%，Ws、P＜0.08%，Wre殘餘＜0.035%。
2. 工藝過程控製
（1）模樣製作工藝CH660單缸圓錐破碎機動錐、定錐襯板采用消失模分部製作粘合整體手工修正模樣製作完成。須工序合理，定位選擇準確，模樣垂直度和同軸度要求。動錐襯板：按圖1所示工藝製作模樣，在圓周方向六等分，高度方向分5部分進行樣板放樣，分部製作模樣；以A 麵為基準，逐步粘合①～⑤部分，校準各部分模樣同軸度；按工藝圖要求進行整體手工修整，模樣準確與完整。定錐襯板：按圖2所示工藝製作模樣，在圓周方向六等分，高度方向分三部分進行樣板放樣，製作模樣；以B 麵及內外徑為基準，先對①、②、③主體部分粘合校正，再粘合法蘭④，整體校正後，後分度粘合12個定位銷⑤。按工藝圖要求進行整體手工修模。

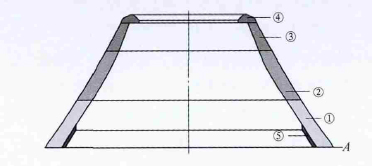

圖1

2）塗料工藝 包括塗料的混製、塗敷及幹燥。混製工藝。先將C M C（纖維素）用溫水稀
釋，其比例為CMC∶水=1∶40，混勻後靜置12h以上，再將C M C水溶液倒入攪拌桶內，攪拌1～2h；加白乳膠攪拌0.5～1h，然後加膨潤土、碳酸鈉、FeO粉、硫酸鉀、洗淨劑攪拌1h左右，後加石英粉，攪拌2～3h。在每次使用前攪拌10～15min，使其成分均勻。塗敷及幹燥工藝。采用浸塗及刷塗相結合。先用浸塗的方法進行大麵積塗敷，對局部未浸塗到的部位再用刷子補塗，然後烘幹。烘幹溫度為30～40℃，烘幹後再刷塗3～4遍，後得到厚度為1～3mm的塗層。

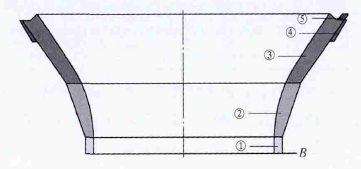

圖2

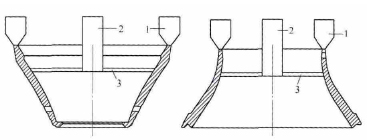

       （3）成形工藝 采用消失模鑄造，澆注係統設計如圖3所示。


（a）動錐 （b）定錐
圖 3

（4）熔煉、澆注工藝 在鑄鋼車間進行生產試驗，按材質成分要求進行合理配料、冶煉。在熔煉過程中，須控製鋼液中的磷含量、夾雜物、錳碳比、還原期脫氧等。熔煉溫度控製在1500～1550℃，出鋼溫度控製在1480～1500℃。
（5）熱處理工藝 如圖4所示。

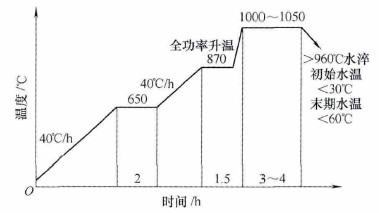

圖4 彌散強化工藝曲線

二、試驗結果及分析
1. 試驗結果
分別對4組試樣進行了檢測，顯微組織如圖5～圖8 所示，力學性能見附表。力學性能和金相組織

2. 結果分析

從附表及圖5～圖8可看出，生產的襯板鑄件具有較好的綜合性能及合理的金相形貌，達到了預期效果。
